產品名稱：Q14F/Q15F高平臺三通球閥
產品標簽：球閥，高平臺三通球閥
更新時間：2019/6/5 9:48:14
上一個產品： Q641F氣動帶手輪球閥
下一個產品：Q41F-ZL鋁合金球閥
在線客服：
在線訂購：在線訂購
產品詳情
Q14F/Q15F高平臺三通球閥產品概述：
三通高平臺球閥是球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。開關輕便，體積小，密封可靠，結構簡單，維修方便，不易被介質沖蝕，廣泛的應用在水、油品、天然氣、弱腐蝕性液體中。
Q14F/Q15F高平臺三通球閥產品性能情況
由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失系數小、性能穩(wěn)定、不易老化、溫度適用范圍廣和密封性能優(yōu)良的綜合性特點。球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的密封能力隨著介質壓力的增高而增大。
連接形式:法蘭
公稱通徑:1/2”～4”
適用介質:水,油,蒸汽,碳酸,硝酸
壓力范圍:1000WOG
啟閉力N:400～500
適用溫度:-40~200（°C）
主體材料:不銹鋼,304.316
Q14F/Q15F高平臺三通球閥設計生產采用:
國際標準, JB, ISO, API, GB, BS等標準設計生產, 其安全性和質量性都經過嚴格處理發(fā)放國內外市場。
Q14F/Q15F高平臺三通球閥主要技術參數
| Size Range | DN | 1/2'-4'(15-100mm) | |||
| 公稱通徑 | |||||
| Working Pressure | PN | 1000PIS(1.6-6.4Mpa) | |||
| 公稱壓力 | |||||
| Suitable Temperature | -29~150~350℃ | ||||
| 適用溫度 | |||||
| Suitable Medium | CF8(304) | CF8M（316） | Water Natural gas、Oil | ||
| 適用介質 | Nitric acid | Acetic acid | 水、天然氣、油品 | ||
| 硝酸類 | 醋酸類 | ||||

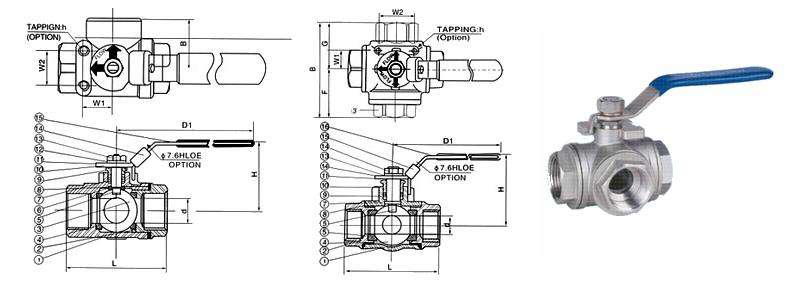

Q14F/Q15F高平臺三通球閥主要外形尺寸
| 通徑 | 外形連接尺寸 | |||||||
| DN | in | d | G | L | LO | A | B | H |
| 15 | 1/2" | 10 | 1/2" | 68 | 34 | 110 | 23 | 130/136 |
| 20 | 3/4" | 15 | 3/4" | 78 | 39 | 160 | 42 | 135/141 |
| 25 | 1" | 20 | 1" | 86 | 43 | 190 | 47 | 139/173 |
| 32 | 11/4" | 25 | 11/4" | 111 | 55.5 | 190 | 47 | 158/186 |
| 40 | 11/2" | 32 | 11/2" | 126 | 63 | 206 | 53 | 165/203 |
| 50 | 2" | 38 | 2" | 143 | 71.5 | 216 | 57 | 202/228 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
