產品名稱：GL41H-C Y型過濾器
產品標簽：過濾器,Y型過濾器
更新時間：2019/5/11 12:05:48
上一個產品：沒有資料
下一個產品：SG41H不銹鋼Y型過濾器
在線客服：
在線訂購：在線訂購
產品詳情
Y型過濾器產品概述：
Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。
Y型過濾器是水力控制閥及精密易堵塞機械設備產品用戶所必須具備的過濾設備。該產品是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、 泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成堵塞，以保護設備管道上的配件免受磨損和堵塞。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。
Y型過濾器濾網采用不銹鋼雙層濾網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。根據不同需要設置過濾網目數，一般通水網為 18~30 目，通氣網為 40~100 目，通油網為 100~480 目(特殊情況可按用戶要求制作過濾網)。
Y型過濾器主要零件部件材料表
序號 |
零件名稱 |
材料名稱 |
1 |
閥體 |
碳鋼 |
2 |
濾芯網 |
304、316 |
3 |
墊片 |
金屬石墨 |
4 |
濾網蓋 |
碳鋼 |
Y型過濾器主要技術參數表
型號 |
公稱壓力(MPa) |
耐壓試驗壓力(MPa) |
工作壓力(MPa) |
GL41H-C |
1.0 |
1.1 |
1.0 |
1.6 |
1.8 |
1.6 |
|
2.5 |
3.8 |
2.5 |
|
4.0 |
4.4 |
4.0 |
|
設計壓力 |
PN0.6-25.0MPa |
||
Y型過濾器主要執行標準表
設計標準 |
HG/T 21627-91、GB/T 14382-93、SH/T 3411-99 |
法蘭標準 |
GB/T 9112-2000、HG 20592-97、HG 20615-97 |
結構長度標準 |
GB/T 12221 |
試驗與檢驗標準 |
JB/T 9092 |
Y型過濾器主要外型尺寸表
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸(mm) |
|
L |
H |
||
1.6 |
DN15 |
130 |
69 |
DN20 |
145 |
70 |
|
DN25 |
160 |
72 |
|
DN32 |
180 |
90 |
|
DN40 |
200 |
110 |
|
DN50 |
220 |
120 |
|
DN65 |
250 |
150 |
|
DN80 |
285 |
180 |
|
DN100 |
300 |
190 |
|
DN125 |
350 |
215 |
|
DN250 |
380 |
250 |
|
DN200 |
480 |
290 |
|
DN250 |
560 |
355 |
|
DN300 |
610 |
420 |
|
DN350 |
695 |
500 |
|
DN400 |
780 |
620 |
|
DN450 |
850 |
700 |
|
DN500 |
900 |
765 |
|

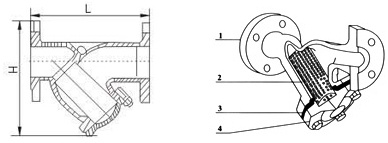

Y型過濾器主要結構圖
 |
